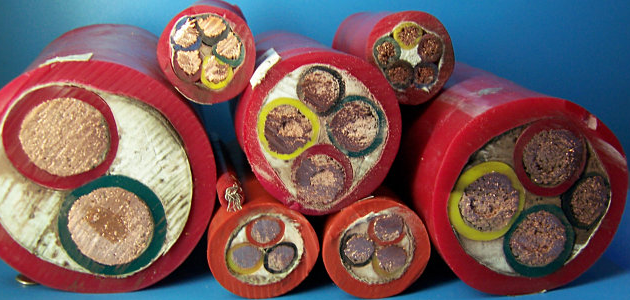

                                                                             屏蔽變頻電纜BPGGPP2

 一:產品特點及用途屏蔽變頻電纜BPGGPP2適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接,產品具有較強的耐電壓沖擊性,能經受變頻時的脈沖電壓,電纜具有良好的屏蔽性,并有效消除電磁干擾,降低變頻電機噪音,保證系統穩定運行。廣泛用于冶金、電力、石化等行業。

 二:產品執行標準:

 屏蔽變頻電纜BPGGPP2參照:GB/T12706-2008 阻燃耐火特性試驗執行GB12666-90標準

  三:使用特性

  1屏蔽變頻電纜BPGGPP2交流額定電壓:U0/U 0.6/1KV

  高工作溫度:硅橡膠J緣180

  氟46J緣200260兩種

  聚氯乙烯J緣70

  交聯聚乙烯90

  低環境溫度:敷設電纜時的環境溫度應不低于-40;聚氯乙烯護套電纜不低于0

  2 電纜安裝敷設溫度應不低于-25

  3 電纜允許彎曲半徑:電纜小為電纜外徑的10

  四:基本型號及M稱

1

型號

M稱

BPGGP

硅橡膠J緣和護套銅絲編織屏蔽耐高溫變頻電力電纜

BPGGP2

硅橡膠J緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGGPP2

硅橡膠J緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGGP3

硅橡膠J緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPGVFP

硅橡膠J緣丁腈護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPGVFP2

硅橡膠J緣丁腈護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGVFPP2

硅橡膠J緣丁腈護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGVFP3

硅橡膠J緣丁腈護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPFFP

46J緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPFFP2

46J緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPFFPP2

46J緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜

BPFFP3

46J緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPVVP

聚氯乙烯J緣和護套銅絲編織屏蔽變頻電力電纜。

BPVVP2

聚氯乙烯J緣和護套銅帶繞包屏蔽變頻電力電纜。

BPVVPP2

聚氯乙烯J緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。

BPVVP3

聚氯乙烯J緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

BPYJVP

交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。

BPYJVP2

交聯聚乙烯J緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。

BPYJVPP2

交聯聚乙烯J緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。

BPYJVP3

交聯聚乙烯J緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

  備注:導體線芯中銅絲可以采用鍍錫,阻燃型電纜型號前加ZR,軟結構電纜加R

  五:變頻電力電纜代號M稱和含義

2

代號

代號含義

BP

變頻電力電纜

銅導體

省略

G

硅橡膠J緣或護套

F

F46J緣或護套

V

聚氯乙烯J緣或護套

YJ

交聯聚乙烯J緣

VF

丁腈護套

P(P1)

銅編織屏蔽(鍍錫編織屏蔽)

P2

銅帶繞包屏蔽

P3

鋁聚酯復合膜繞包屏蔽

PP2

銅絲編織銅帶繞包屏蔽

  六:電纜規格

主線芯截面

型號

芯數

標稱截面mm2

全部型號

3 3

3 1

1

4610162535507095

120150185240

接地線芯截面

主線芯標稱截面mm2

接地線芯截面mm2

4

1(0.75)

6

1.5(1)

10

2.5(1.5)

16, 25

4(2.5)

35

6

50, 70

10

95

16

120, 150

25

185

35

240

50(35)

  六:主要技術指標

  1.成品電纜導體直流電阻(符合GB3956規定)

  2.成品電纜的J緣電阻(20)氟塑料及硅橡膠J緣應不小于100MΩ*km。聚氯乙烯J緣應不小于50 MΩ*km

  3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

  4.屏蔽層傳輸阻抗

  電纜在100MHz時傳輸阻抗等于或小于100Ω/m

  電纜的理想屏蔽抑制系數等于或小于0.7

  七:基本電纜規格及結構參數

線芯*標稱截面(mm2)

導體結構

(根數*直徑)

mm

電纜大外徑(mm)

BPVVPP2

BPYJVPP2

BPGGPP2

3*4

1/2.26

13.5

15.5

3*6

1/2.78

14..0

16.0

3*10

7/1.35

19.0

21.0

3*16

7/1.70

22.0

24.0

3*25

7/2.15

25.0

26.5

3*35

7/2.52

26.0

35.5

3*50

10/2.52

28.5

40.0

3*70

14/2.52

31.5

43.5

3*95

19/2.52

36.5

50.0

3*120

24/2.52

40.0

56.0

3*150

30/2.52

45.0

60.0

3*185

37/2.52

47.0

67.0

3*4 3*0.75

1/2.26

14.5

16.5

3*6 3*1

1/2.78

15.0

17.0

3*10 3*2.5

7/1.35

20.8

22.0

3*16 3*2.5

7/1.70

23.0

25.0

3*25 3*4

7/2.15

28.0

27.5

3*35 3*6

7/2.52

32.0

36.5

3*50 3*10

10/2.52

37.0

41.0

3*70 3*10

14/2.52

41.6

44.5

3*95 3*16

19/2.52

47.0

51.0

3*120 3*25

24/2.52

50.1

57.0

3*150 3*25

30/2.52

52.0

61.0

3*185 3*35

37/2.52

58.5

68.0
