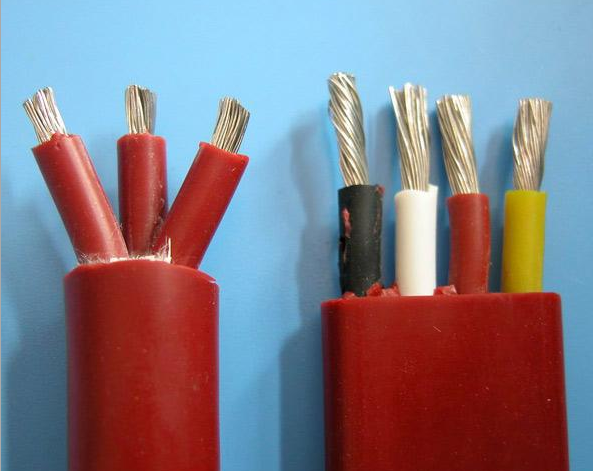

ZR-YGCB-8*2.5硅橡扁平軟電纜
ZR-YGCB-8*2.5硅橡扁平軟電纜
1、額定電壓U0/U：0.6/1kv
2、電纜允許工作溫度范圍：硅橡膠-60℃~+180℃；氟塑料-60℃~+200℃
3、短路時（長持續不超過5S）電纜導體的高溫度不超過250℃。
4、電纜敷設溫度應不低于-20℃。
5、電纜敷設時的小彎曲半徑為電纜小邊長度的10倍。
3、短路時（長持續不超過5S）電纜導體的高溫度不超過250℃。
4、電纜敷設溫度應不低于-20℃。
5、電纜敷設時的小彎曲半徑為電纜小邊長度的10倍。
ZR-YGCB-8*2.5硅橡扁平軟電纜詳細說明
ZR-YGCB-8*2.5硅橡扁平軟電纜執行標準：采用企業標準
一、ZR-YGCB-8*2.5硅橡扁平軟電纜特性：
1、額定電壓U0/U：0.6/1kv
2、電纜允許工作溫度范圍：硅橡膠-60℃~+180℃；氟塑料-60℃~+200℃
3、短路時（長持續不超過5S）電纜導體的高溫度不超過250℃。
4、電纜敷設溫度應不低于-20℃。
5、電纜敷設時的小彎曲半徑為電纜小邊長度的10倍。
2、電纜允許工作溫度范圍：硅橡膠-60℃~+180℃；氟塑料-60℃~+200℃
3、短路時（長持續不超過5S）電纜導體的高溫度不超過250℃。
4、電纜敷設溫度應不低于-20℃。
5、電纜敷設時的小彎曲半徑為電纜小邊長度的10倍。
二、ZR-YGCB-8*2.5硅橡膠扁電纜型號M稱
|
型號
|
M稱
|
|
ZR-YGCB
|
硅橡膠J緣硅橡膠護套（阻燃）扁電力電纜
|
|
ZR-YF46GRB
|
聚全氟乙丙稀J緣硅橡膠護套（阻燃）扁電力電纜
|
三、電纜規格
|
標稱截面
|
導體直徑
|
J緣厚度
|
護套厚度
|
間距
|
電纜外徑
|
重量kg
|
|
4×1
|
1.29
|
0.8
|
1.6
|
1
|
17.76×6.09
|
225
|
|
6×1
|
1.29
|
0.8
|
1.6
|
1
|
25.54×6.09
|
360
|
|
8×1
|
1.29
|
0.8
|
1.6
|
1
|
33.32×6.09
|
380
|
|
4×1.5
|
1.56
|
1
|
1.6
|
1
|
20.44×6.76
|
291
|
|
6×1.5
|
1.56
|
1
|
1.6
|
1
|
29.56×6.76
|
360
|
|
8×1.5
|
1.56
|
1
|
1.6
|
1
|
38.68×6.76
|
469
|
|
4×2.5
|
2.05
|
1.4
|
1.6
|
1.5
|
27.1×8.05
|
333
|
|
6×2.5
|
2.05
|
1.4
|
1.6
|
1.5
|
39.8×8.05
|
536
|
|
8×2.5
|
2.05
|
1.4
|
1.6
|
1.5
|
52.5×8.05
|
608
|
|
4×4
|
2.6
|
1.8
|
1.7
|
1.7
|
33.3×9.6
|
457
|
|
6×4
|
2.6
|
1.8
|
1.7
|
1.7
|
49.1×9.6
|
790
|
|
4×6
|
3.15
|
2
|
1.9
|
2.0
|
38.4×11.5
|
615
|
|
6×6
|
3.15
|
2
|
1.9
|
2.0
|
56.7×11.5
|
1098
|
|
3×10
|
4.4
|
2.5
|
2.4
|
2.4
|
37.8×14.2
|
702
|
|
6×10
|
4.4
|
2.5
|
2.4
|
2.4
|
73.2×14.2
|
1428
|
|
3×25
|
6.81
|
2.8
|
2.7
|
2.8
|
48.23×17.81
|
1645
|
|
6×25
|
6.81
|
2.8
|
2.7
|
2.8
|
93.86×17.81
|
3325
|
|
4×35
|
7.9
|
3
|
3
|
3
|
70.6×19.9
|
2181
|
|
3×50
|
9.2
|
3.2
|
3.1
|
3.4
|
59.8×21.8
|
2681
|
|
4×50
|
9.2
|
3.2
|
3.1
|
3.4
|
78.8×21.8
|
3158
|
|
3×70
|
12.6
|
3.4
|
3.3
|
3.8
|
72.4×26
|
2878
|
|
3×120
|
15.4
|
3.8
|
3.07
|
4.2
|
84.8×30.4
|
5157
|
|
3×150
|
16.4
|
4
|
4.1
|
4.4
|
90.2×32.6
|
6171
|
四ZR-YGCB-8*2.5硅橡膠扁電纜技術參數：
成品電纜J緣線芯的J緣電阻：成品電纜J緣線芯的J緣電阻，換算到電纜長度為1km和溫度為20℃時，導電線芯截面在50mm2及以下的應不小于50兆歐，70-185mm2的應不小于35兆歐，多芯電纜應經受交流50HZ，試驗電壓35KV、5min電壓試驗，J緣無擊穿。
