在要求通信距離為幾十米到上千米時，廣泛采用RS-485 串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。 市場上一般RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485 可以聯網構成分布式系統，其允許多并聯32臺驅動器和32臺接收器。

RS-485接口專用電纜RS-485接口專用電纜

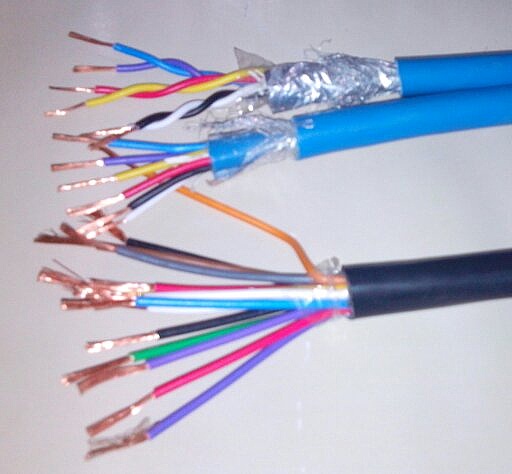

RS485電纜　　

在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢龋@個長度數據主要是受信號失真及噪聲等影響所影響。理論上，通信速率在100Kbps及以下時，RS485的長傳輸距離可達1200米，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，RS-485接口專用電纜RS-485接口專用電纜多可以加八個中繼，也就是說理論上RS485的大傳輸距離可以達到9.6公里。如果真需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5~10公里，而采用單模光纖可達50公里的傳播距離。

RS485總線簡介

1.1 RS485 總線簡介

RS-485 標準是由兩個行業協會共同制訂和開發的，即EIA—電子工業協會和TIA—通訊工業協會。EIA 曾經在它所有標準前面加上RS 前綴英文Rcommended standard 的縮寫，因此許多工程師一直延用這種M稱。

1.2 RS485 總線應用場合RS-485接口專用電纜RS-485接口專用電纜

      RS-485 總線作為一種多點差分?jǐn)?shù)據傳輸?shù)碾姎庖?guī)范，已成為業界應用為廣泛的標準通信接口之一。這種通信接口允許在簡單的一對雙絞線上進行多點雙向通信，它所具有的噪聲抑制能力、數據傳輸速率、電纜長度及可靠性是其他標準無法比擬的。正因為此，許多不同L域都采用RS-485 作為數據傳輸鏈路。例如：汽車電子、電信設備局域網、智能樓宇等都經常可以見到具有RS-485 接口電路的設備。這項標準得到廣泛接受的另外一個原因是它的通用性RS-485 標準只對接口的電氣特性做出規定，而不涉及接插件電纜或協議，在此基礎上用戶可以建立自己的高層通信協議，如MODBUS協議。

1.3 RS485 總線電氣性能RS-485接口專用電纜RS-485接口專用電纜

RS485 總線電氣性能見表 0.1：

表 0.1 RS485 總線電氣性能

性能指標

RS485總線

工作模式

差分傳輸（平衡傳輸）

允許的收發器數目

32（受芯片驅動能力限制）

大電纜長度

4000英尺（1219米）

高數據速率

10MbpsRS-485接口專用電纜RS-485接口專用電纜

小驅動輸出電壓范圍

±1.5V

大驅動輸出電壓范圍

±5V

大輸出短路電流

250mA

大輸入電流

1.0mA/12Vin

-0.8mA/-7Vin

驅動器輸出阻抗RS-485接口專用電纜RS-485接口專用電纜

54歐

輸入端電容

≤50pF

接收器輸入靈敏度

±200mV

接收器小輸入阻抗

12k

接收器輸入電壓范圍

-7V~+12V

接收器輸出邏輯高RS-485接口專用電纜RS-485接口專用電纜

>200mV

接收器輸出邏輯低

<200mV
