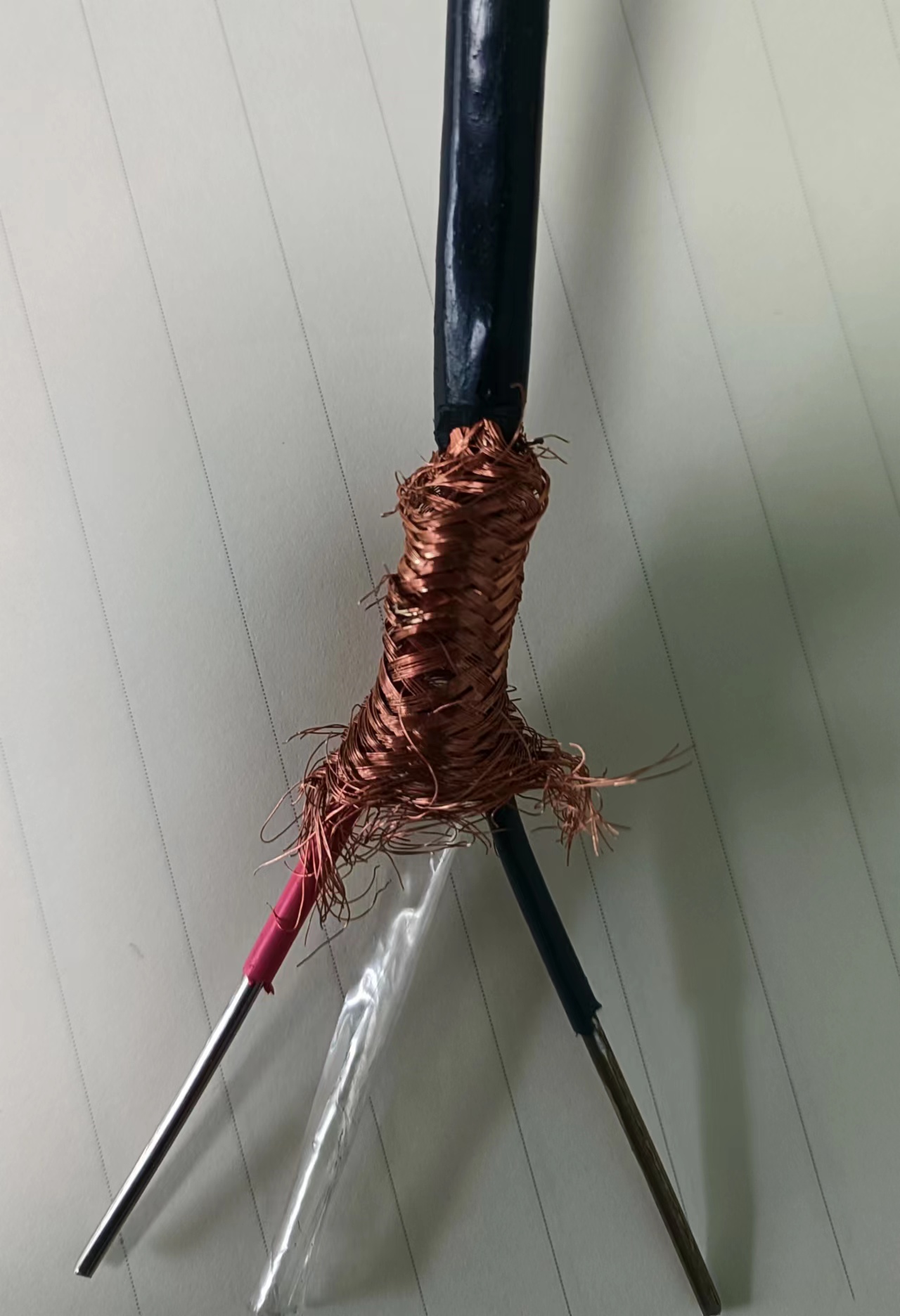

高溫補償導線

在線咨詢全國熱線
18855017299

高溫補償導線

 溫補償導線適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。

一、高溫補償導線執行標準 采用企業標準
二、高溫補償導線產品M稱、型號如表1所示
1

產品M

補償導線型號

所配用熱電偶M

所配用熱電偶分度號

-銅鎳0.6補償導線

SC
RC

鉑銠10-鉑熱電偶
鉑銠13-鉑熱電偶

S
R

-銅鎳22補償導線

KCA

鎳鉻-鎳硅熱電偶

K

-康銅補償導線

KCB

鎳鉻10-鎳硅3延長型導線

KX

-銅鎳22補償導線

NC

鎳鉻-鎳硅熱電偶

N

鎳鉻14-鎳硅延長型導線

NX

鎳鉻10-銅硅45延長型導線

EX

鎳鉻-銅鎳熱電偶

E

-銅鎳45延長型導線

JX

-銅鎳熱電偶

J

-銅鎳45延長型導線

TX

-康銅熱電偶

T

 三、高溫補償導線使用條件 環境溫度:-60~275℃。

四、技術條件
1、當周圍空氣溫度為15~35℃,相對溫度不超過80%時,補償導線成品的線芯間和線芯與屏蔽層間的J緣電阻每10米不小于5MΩ;
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿;
3、熱電勢允差如表2

型號

熱電動勢μV

200℃

熱電動勢

允差

SCRC
KCAKCB
KX
NC
NX
EX
JX
TX

1440
8137
8137
5912
5912
13419
10777
9285

±60
±100
±100
±100
±100
±120
±140
±90



五、電纜的型號規格及外徑參考如表3

3


型號

線芯材料

線芯型式

標稱截面mm2

導體結構根/直徑mm

成品電纜外徑參考

KCHFF
KCAHFF
KXHFF
NCHFF
NXHFF
EXHFF
JXHFF
TXHFF

補償導線合金絲

單股線芯

0.2
0.5
1.0
1.5
2.5

1/0.52
1/0.8
1/1.13
1/1.37
1/1.76

1.6×2.4
2.1×3.2
2.1×3.2
2.7×4.7
3.5×5.9

多股線芯

0.2
0.5
1.0
1.5

7/0.2
7/0.3
7/0.43
7/0.52

1.7×2.6
2.2×3.4
2.9×4.6
3.1×5.2

 注:1、屏蔽型補償導線的外徑應加屏蔽層厚度,即再加0.8mm;
2、線芯為多股線芯(R)或帶屏蔽(P),其型號應加“R”或“P”或“RP”。

六、交貨要求
1、交貨長度為100m或其整數倍,成盤長度應不小于100m,長度計量誤差應不超過±0.5%;
2、根據雙方協議允許任何長度交貨。

型號

產品M

ZR-KX-GsFV

氟塑料J緣阻燃聚氯乙烯護套準確單股導體,K分度號熱電偶用補償導線

ZR-KX-GsFVR

氟塑料J緣阻燃聚氯乙烯護套準確多股導體,K分度號熱電偶用補償軟導線

ZR-KX-GsFVP

氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅絲編織屏蔽,K分度號熱電偶用補償電纜

ZR-KX-GsFVRP

氟塑料J緣阻燃聚氯乙烯護套準確單多導體銅絲編織屏蔽,K分度號熱電偶用補償軟電纜

ZR-KX-GsFPVP

氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅絲編織分屏、總屏,K分度號熱電偶用補償電纜

ZR-KX-GsFPVRP

氟塑料J緣阻燃聚氯乙烯護套準確多股導體銅絲編織分屏、總屏,K分度號熱電偶用補償軟電纜

ZR-KX-GsFVPl

氟塑料J緣阻燃聚氯乙烯護套準確單股導體鋁塑復合帶繞包屏蔽,K分度號熱電偶用補償電纜

ZR-KX-GsFVRPl

氟塑料J緣阻燃聚氯乙烯護套準確多股導體鋁塑復合帶繞包屏蔽,K分度號熱電偶用補償軟電纜

ZR-KX-GsFPlVPl

氟塑料J緣阻燃聚氯乙烯護套準確單股導體鋁塑復合帶繞包分屏總屏,K分度號熱電偶用補償電纜

ZR-KX-GsFPlVRPl

氟塑料J緣阻燃聚氯乙烯護套準確多股導體鋁塑復合帶繞包分屏總屏,K分度號熱電偶用補償軟電纜

ZR-KX-GsFVP2

氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅塑復合帶繞包屏蔽,K分度號熱電偶用補償電纜

ZR-KX-GsFVRP2

氟塑料J緣阻燃聚氯乙烯護套準確多股導體銅塑復合帶繞包屏蔽,K分度號熱電偶用補償軟電纜

ZR-KX-GsFP2VP2

氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅塑復合帶繞包分屏、總屏,K分度號熱電偶用補償電纜

ZR-KX-GsFP2VRP2

氟塑料J緣阻燃聚氯乙烯護套準確多導體銅塑復合帶繞包分屏、總屏,K分度號熱電偶用補償軟電纜

KX-HsFGP

氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽,K分度號熱電偶用補償電纜

KX-HsFGRP

氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽,K分度號熱電偶用補償軟電纜

KX-HsFPGP

氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏總屏,K分度號熱電偶用補償電纜

KX-HsFPGRP

塑料J緣硅橡膠護套準確多股導體銅絲編織分屏總屏,K分度號熱電偶用補償軟電纜

KX-INHsFGP

氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽,K分度號熱電偶用補償電纜

KX-INHsFGRP

氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽,K分度號熱電偶用補償軟電纜

KX-INHsFPGP

氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏、總屏,K分度號熱電偶用補償電纜

KX-INHsFPGRP

氟塑料J緣硅橡膠護套準確多股導體銅絲編織分屏、總屏,K分度號熱電偶用補償軟電纜
