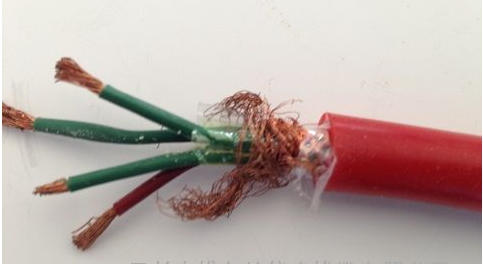

YGCP YGCBP硅橡膠屏蔽電纜
一：產品特點及用途:
YGCP YGCBP硅橡膠屏蔽電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準：YGCP YGCBP硅橡膠屏蔽電纜執行企業標準。阻燃耐火特性試驗執行GB12666-90要求
三：YGCP YGCBP硅橡膠屏蔽電纜使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度： 180℃
低環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及M稱
表1
|
型號
|
產品M稱
|
|
YGC
|
硅橡膠J緣硅橡膠護套電力電纜
|
|
YGCR
|
硅橡膠J緣硅橡膠護套移動用電力軟電纜
|
|
YGCP
|
硅橡膠J緣硅橡膠護套銅編織屏蔽電力電纜
|
|
YGC22
|
硅橡膠J緣硅橡膠護套鋼帶鎧裝電力電纜
|
|
JGG
|
硅橡膠J緣硅橡膠護套安裝線
|
|
JGGR
|
硅橡膠J緣硅橡膠護套移動用安裝軟線
|
|
JGGP
|
硅橡膠J緣硅橡膠護套銅編織屏蔽安裝線
|
|
JHXG
|
硅橡膠J緣電機引接線
|
|
KGG
|
硅橡膠J緣和護套控制電纜
|
|
KGGR
|
硅橡膠J緣和護套控制軟電纜
|
|
KGGP
|
硅橡膠J緣和護套銅絲編織屏蔽控制電纜
|
|
KGGRP
|
硅橡膠J緣和護套銅絲編織屏蔽控制軟電纜
|
|
KGGRP1
|
硅橡膠J緣和護套鍍錫編織屏蔽控制軟電纜
|
|
（ZR）-HGG
|
硅橡膠J緣硅橡膠護套（阻燃）電力軟電纜
|
|
（ZR）-HGGP
|
硅橡膠J緣硅橡膠護套銅絲編織屏蔽（阻燃）電力軟電纜
|
|
（ZR）-HGGP2
|
硅橡膠J緣硅橡膠護套銅帶繞包屏蔽（阻燃）電力軟電纜
|
|
（ZR）-HGVF
|
硅橡膠J緣丁晴聚氯乙烯護套（阻燃）電力軟電纜
|
|
（ZR）-HGVFP
|
硅橡膠J緣丁晴聚氯乙烯護套銅絲編織屏蔽（阻燃）電力軟電纜
|
|
（ZR）-HGVF22
|
硅橡膠J緣丁晴聚氯乙烯護套鋼帶鎧裝（阻燃）電力軟電纜
|
|
（ZR）-HGVFP2
|
硅橡膠J緣丁晴聚氯乙烯護套銅帶繞包屏蔽（阻燃）電力軟電纜
|
|
YGGB
|
硅橡膠J緣和護套鍍錫銅絲移動用扁平軟電纜
|
|
YGCB-VFR
|
丁晴J緣硅橡膠護套移動用扁平軟電纜
|
|
YGCB-HF46R
|
F46J緣硅橡膠護套移動用扁平軟電纜
|
|
YGCBP
|
硅橡膠J緣和護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
|
|
YGCB-VFRP
|
丁晴J緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
|
|
YGCB-HF46RP
|
F46J緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
|
其 它硅橡膠電纜型號：硅橡膠屏蔽電纜、阻燃硅橡膠電纜、硅橡膠控制電纜、硅橡膠鎧裝電纜、硅橡膠防油軟電纜、硅橡膠移動扁電纜、硅橡膠行車移動電纜、鍍錫硅橡膠防油耐溫電纜、硅橡膠高溫電纜、硅橡膠耐油電纜、硅橡膠軟電纜、鍍錫硅橡膠引接線、硅橡膠電機電纜、硅橡膠J緣電機軟線、抗拉撕硅橡膠軟電纜、阻燃抗 拉撕硅橡膠電纜
五：代號M稱和含義
表2
|
代號
|
代號含義
|
|
Y
|
系列代號（移動軟電纜）
|
|
G
|
硅橡膠
|
|
C
|
重型
|
|
22
|
鋼帶鎧裝
|
|
P
|
銅編織屏蔽
|
|
R
|
多股絞合導體
|
|
J
|
電機引接線
|
六：主要技術指標
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。
2．20℃時J緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
